<center><img src="http://www.planet3dnow.de/photoplog/images/50626/1_top2.1.png" alt="Titelbild Gigabyte A75-D3H" border=1></center>

Zwar gibt es bereits Gerüchte über mögliche Termine zur Veröffentlichung von FM2-Mainboards, wir haben uns dennoch entschieden eine weitere FM1-Platine zu testen. Mit dem A75-D3H haben wir von Gigabyte ein ~80 € teures Mainboard im ATX-Format bekommen. Wir möchten dem Hersteller an dieser Stelle ganz herzlich für die Leihgabe danken.

Auf den nächsten Seiten wird das A75-D3H nun zeigen müssen, was es kann. Viel Spaß beim Lesen! <img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">



[BREAK=Testsystem]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">

Die verwendete Hardware im Überblick:

<ul><li><b>APU:</b> AMD A8-3850</li><li><b>Kühler:</b> Xigmatek Archilles S1284C</li><li><b>Arbeitsspeicher:</b> 2x G.Skill RipJaws-X DDR3-1866 CL9</li><li><b>Festplatte:</b> 1x Samsung HD502HJ</li><li><b>Netzteil:</b> <a href="http://www.planet3dnow.de/vbulletin/showthread.php?t=382622">HEC P3D300</a></li><li><b>Energiemessgerät:</b> Voltcraft Energy Monitor 3000</li></ul>Planet 3DNow! testet mit Hardware von <a href="http://www.getgoods.de" target="_blank" rel="nofollow">getgoods.de</a>

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=16442"><img src="http://www.planet3dnow.de/photoplog/file.php?n=16442" vspace=5 hspace=5 border="0" alt="Kühler"></a><a href="http://www.planet3dnow.de/photoplog/index.php?n=15485"><img src="http://www.planet3dnow.de/photoplog/file.php?n=15485" vspace=5 hspace=5 border="0" alt="Bilder"></a><a href="http://www.planet3dnow.de/photoplog/index.php?n=16106"><img src="http://www.planet3dnow.de/photoplog/file.php?n=16106" vspace=5 hspace=5 border="0" alt="Llano Nachtest"></a></center>

<center><TABLE FRAME=VOID CELLSPACING=0 COLS=2 RULES=NONE BORDER=0> <COLGROUP><COL WIDTH=192><COL WIDTH=218></COLGROUP> <TBODY> <TR> <TD WIDTH=192 HEIGHT=17 ALIGN=LEFT>Verwendete Software / Treiber</TD> <TD STYLE="border-left: 3px solid #000000" WIDTH=218 ALIGN=LEFT>Version / Bemerkung</TD> </TR> <TR> <TD STYLE="border-top: 3px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Windows 7 Professional</TD> <TD STYLE="border-top: 3px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT>64 Bit, Service Pack 1, Build 7601</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>DirectX</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDVAL="11" SDNUM="1031;0;@">11</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Grafiktreiber</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">11.7</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>3DMark 11</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.0.2</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>7-Zip</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">64 Bit, 9.20</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Adobe Flash Player</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">10.3.181.34</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>AMD System Monitor</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.0.0.5</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Avidemux</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">2.5.4.7200</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>BOINC</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">6.12.33</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Cinebench</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">64 Bit, 10 &amp; 11.5</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>CPU-Z</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.5.8</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Crysis Benchmark Tool</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.0.0.5</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Crysis Demo</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.00.0000</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>DirectCompute Benchmark</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">0.45</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Firefox</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">5.0</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>FurMark</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.9.0</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>FusionTweaker</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.0.0</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>HD Tune</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">2.55</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>LuxMark</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.0</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>netio</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.31</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>PCMark 7</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.0.4</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Prime95</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">25.11.1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>Resident Evil – Benchmark</TD> <TD STYLE="border-top: 1px solid #000000; border-bottom: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">1.00.0000</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" HEIGHT=17 ALIGN=LEFT>RightMark Audio Analyser</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=LEFT SDNUM="1031;0;@">6.2.3</TD> </TR> </TBODY> </TABLE></center>



Die Stabilität des Systems haben wir mittels BOINC überprüft. Dabei muss es beim sehr fordernden Projekt QMC mindestens acht Stunden ohne Berechnungsfehler durchstehen. Außerdem werden Funktionen wie Standby und Ruhezustand mit und ohne Last getestet. Dazu kommt die Vollauslastung mittels Prime und FurMark. Dabei werden nahezu alle Einheiten der APU ausgelastet, was auch einen überdurchschnittlichen Stromverbrauch generiert. Diese Werte werden in der Praxis nicht erreicht und stellen so ein Worst-Case-Szenario da.



Das Board bestand diese Stabilitätstests ohne einen Fehler.



[BREAK=Spezifikationen]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">
<TABLE FRAME=VOID CELLSPACING=0 COLS=7 RULES=NONE BORDER=0> <COLGROUP><COL WIDTH=142><COL WIDTH=176><COL WIDTH=170><COL WIDTH=184><COL WIDTH=128><COL WIDTH=169><COL WIDTH=169></COLGROUP> <TBODY> <TR> <TD WIDTH=142 HEIGHT=17 ALIGN=CENTER><BR></TD> <TD WIDTH=176 ALIGN=CENTER><BR></TD> <TD STYLE="border-left: 3px solid #000000" WIDTH=170 ALIGN=CENTER>MSI A75MA-G55</TD> <TD STYLE="border-left: 1px solid #000000" WIDTH=184 ALIGN=CENTER>Sapphire Pure Platinum A75</TD> <TD STYLE="border-left: 1px solid #000000" WIDTH=128 ALIGN=CENTER>ECS A75F-A</TD> <TD STYLE="border-left: 1px solid #000000" WIDTH=169 ALIGN=CENTER>ASUS F1A75-M Pro</TD> <TD STYLE="border-left: 1px solid #000000" WIDTH=169 ALIGN=CENTER>Gigabyte A75-D3H</TD> </TR> <TR> <TD STYLE="border-top: 3px solid #000000" ROWSPAN=2 HEIGHT=34 ALIGN=LEFT VALIGN=MIDDLE>Prozessor</TD> <TD STYLE="border-top: 3px solid #000000" ALIGN=LEFT>Sockel</TD> <TD STYLE="border-top: 3px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>FM1</TD> <TD STYLE="border-top: 3px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>FM1</TD> <TD STYLE="border-top: 3px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>FM1</TD> <TD STYLE="border-top: 3px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>FM1</TD> <TD STYLE="border-top: 3px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>FM1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Prozessor</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>A- &amp; E2-Serie-APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>A- &amp; E2-Serie-APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>A-Serie-APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>A- &amp; E2-Serie-APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>A- &amp; E-Serie-APU</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=2 HEIGHT=34 ALIGN=LEFT VALIGN=MIDDLE BGCOLOR="#CCCCCC">Chipsatz</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Chipsatz</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">AMD A75**</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">AMD A75</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">AMD A75</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">AMD A75</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">AMD A75</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Unterstützt Dual Graphic</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Ja (Nur A-Serie-APUs)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Ja (Nur A-Serie-APUs)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Ja (Nur A-Serie-APUs)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Ja (Nur A-Serie-APUs)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Ja (Nur A-Serie-APUs)</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=4 HEIGHT=68 ALIGN=LEFT VALIGN=MIDDLE>Arbeitsspeicher</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Typ</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>4x 240 Pin DDR3</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4x 240 Pin DDR3</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4x 240 Pin DDR3</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4x 240 Pin DDR3</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4x 240 Pin DDR3</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Maximale Kapazität</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>32 GByte</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>16 GByte</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>32 GByte</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>64 GByte</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>64 GByte</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Modus</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>128 Bit Dual-Channel</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>128 Bit Dual-Channel</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>128 Bit Dual-Channel</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>128 Bit Dual-Channel</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>128 Bit Dual-Channel</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Takt (OC)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>1066 / 1333 / 1600 / (1866)*</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>1066 / 1333 / 1600 / (1866)*</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>1333 / 1600 / 1866* / (2133) / (2400)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>1066 / 1333 / 1600 / 1866*</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>1333 / 1600 / 1866* / (2400)</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=4 HEIGHT=68 ALIGN=LEFT VALIGN=MIDDLE BGCOLOR="#CCCCCC">Grafik</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Grafik</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">APU</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">APU</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Anschlüsse</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub / DVI-D / HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">DP / DVI-D / HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub / DVI-D / HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub / DVI-D / HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub / DVI-D / HDMI</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=2 ALIGN=LEFT VALIGN=MIDDLE BGCOLOR="#CCCCCC">mögliche Dual-Monitor-Kombinationen</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">DVI-D &amp; HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; HDMI</TD> </TR> <TR> <TD STYLE="border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; DVI-D</TD> <TD STYLE="border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">DP &amp; HDMI</TD> <TD STYLE="border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; DVI-D</TD> <TD STYLE="border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; DVI-D</TD> <TD STYLE="border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">D-Sub &amp; DVI-D</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=5 HEIGHT=85 ALIGN=LEFT VALIGN=MIDDLE>Erweiterungsports</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>PCIe-x16</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>2 (einer als 4x angebunden)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>2 (einer als 4x angebunden)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>2 (einer als 4x angebunden)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>2 (einer als 4x angebunden)</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>PCIe-x4</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>PCIe-x1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Mini-PCIe</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>PCI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="3" SDNUM="1031;">3</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="3" SDNUM="1031;">3</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=3 HEIGHT=51 ALIGN=LEFT VALIGN=MIDDLE BGCOLOR="#CCCCCC">SATA</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">SATA 6Gb/s</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="6" SDNUM="1031;">6</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="5" SDNUM="1031;">5</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="5" SDNUM="1031;">5</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="6" SDNUM="1031;">6</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="5" SDNUM="1031;">5</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">eSATA 6Gb/s</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">RAID</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">0 / 1 / 10 / 5</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">0 / 1 / 10 / 5</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">0 / 1 / 10</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">0 / 1 / 10</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">0 / 1 / 10 / JBOD</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=4 HEIGHT=68 ALIGN=LEFT VALIGN=MIDDLE>Netzwerk</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Adapter</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>Realtek RTL8111E</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Marvell 88E8059</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Realtek RTL8111E</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Realtek RTL8111E</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Realtek RTL8111E</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Modi</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>10 / 100 / 1000 Mb/s</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>10 / 100 / 1000 Mb/s</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>10 / 100 / 1000 Mb/s</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>10 / 100 / 1000 Mb/s</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>10 / 100 / 1000 Mb/s</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>WoL </TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>Ja</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Anbindung</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>PCIe 1.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>PCIe 1.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>PCIe 1.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>PCIe 1.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>PCIe 1.1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=2 HEIGHT=34 ALIGN=LEFT VALIGN=MIDDLE BGCOLOR="#CCCCCC">Audio</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Adapter</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Realtek ALC887</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Realtek ALC892</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Realtek ALC892</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Realtek ALC892</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">Realtek ALC889</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Modi</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">2 / 4 / 5.1 / 7.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">2 / 4 / 5.1 / 7.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">2 / 4 / 5.1 / 7.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">2 / 4 / 5.1 / 7.1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">2 / 4 / 5.1 / 7.1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=3 HEIGHT=51 ALIGN=LEFT VALIGN=MIDDLE>I/O</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>USB 2.0 (Backpanel / intern)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>4 / 2x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4 / 2x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4 / 3x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>2 / 4x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>2 / 4x2</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>USB 3.0 (Backpanel / intern)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>2 / 1x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>2 / 1x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>2 / 1x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4 / 1x2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>4 / 1x2</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Bluetooth</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Atheros AR3011</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=10 HEIGHT=171 ALIGN=LEFT VALIGN=MIDDLE BGCOLOR="#CCCCCC">Interne Anschlüsse</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">ATX Main Power</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">24-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">24-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">24-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">24-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">24-Pin</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">ATX 12V Power</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">4-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">8-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">8-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">8-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">8-Pin</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Lüfteranschlüsse 4- / 3-Pin</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">2 / 1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;TT.MM.JJ">1 / 5</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">1 / 2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">3 / 1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">2 / 2</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Davon steuerbar</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">2 / 1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">1 / 2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">1 / 2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">3 / 0</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDNUM="1031;0;@">2 / 0</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">COM Header</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">LPT Header</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Audio Header</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">S/PFIF Header</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">USB 2.0 Header</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="3" SDNUM="1031;">3</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="4" SDNUM="1031;">4</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="4" SDNUM="1031;">4</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">USB 3.0 Header</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=10 HEIGHT=171 ALIGN=LEFT VALIGN=MIDDLE>Backpanel-Anschlüsse</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>PS/2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>D-Sub</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>DVI-D</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>HDMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Displayport</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>USB 2.0</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="4" SDNUM="1031;">4</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="4" SDNUM="1031;">4</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="4" SDNUM="1031;">4</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="2" SDNUM="1031;">2</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>USB 3.0</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="2" SDNUM="1031;">2</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="4" SDNUM="1031;">4</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="4" SDNUM="1031;">4</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>eSATA</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>RJ-45 (LAN)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDVAL="1" SDNUM="1031;">1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Audio (Klinke / S/PDIF)</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>6 / -</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>6 / -</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDNUM="1031;0;@">5 / 1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDNUM="1031;0;@">6 / 1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER SDNUM="1031;0;@">6 / 1</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=4 HEIGHT=68 ALIGN=LEFT VALIGN=MIDDLE BGCOLOR="#CCCCCC">Zusätzliche Feature</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Speaker</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Power-Button</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Reset-Button</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC">Clear-CMOS-Button</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC" SDVAL="1" SDNUM="1031;">1</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">am Backpanel</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ROWSPAN=4 HEIGHT=68 ALIGN=LEFT VALIGN=MIDDLE>BIOS</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Entwickler</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>AMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>AMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>AMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>AMI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Award</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Typ</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>klassisch mit Maus</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>klassisch</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>UEFI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>UEFI</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>klassisch</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Dual-Bios</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT>Wechselbarer BIOS-Chip</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>Ja</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER>-</TD> </TR> <TR> <TD STYLE="border-top: 1px solid #000000" HEIGHT=17 ALIGN=LEFT BGCOLOR="#CCCCCC">Formfaktor</TD> <TD STYLE="border-top: 1px solid #000000" ALIGN=LEFT BGCOLOR="#CCCCCC"><BR></TD> <TD STYLE="border-top: 1px solid #000000; border-left: 3px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">µATX 244 x 244 mm</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">ATX 305 x 245 mm</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">ATX 305 x 220 mm</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">µATX 244 x 244 mm</TD> <TD STYLE="border-top: 1px solid #000000; border-left: 1px solid #000000" ALIGN=CENTER BGCOLOR="#CCCCCC">ATX 305 x 245 mm</TD> </TR> </TBODY> </TABLE>

<font size="1">*DDR3-1866 wird von AMD mit nur einem Riegel pro Kanal unterstützt. Viele MB-Hersteller geben die Bestückung mit DDR3-1866 pauschal als OC-Setting an.

** MSI gibt auf seiner Homepage den Chipsatz als Hudson D3 an. Dabei handelt es sich um den Codenamen des AMD A75. Der Chipsatz wird hier als solcher zur besseren Übersicht geführt.</font>



<b>Anmerkung:</b> Alle Daten beruhen auf Herstellerangaben


[BREAK=Lieferumfang]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">
<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18625"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18625" border="1" alt="Gigabyte Lieferumfang"></a></center>

Neben dem Mainboard findet sich in der Verpackung folgendes Zubehör:

<ul><li>1x Handbuch (Englisch)</li><li>1x Schnellstartanleitung (Multilingual)</li><li>1x Treiber-DVD</li><li>1x I/O-Blende</li><li>2x SATA-Kabel mit abgewinkeltem Anschluss</li><li>2x SATA-Kabel mit geradem Anschluss</li></ul>

[BREAK=Layout]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt=""><center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18616"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18616&w=l" border="1" alt="Gigabyte Layout"></a></center>

Unten befinden sich die Header für Audio, SPDIF, COM und USB. Außerdem bietet das Gigabyte A75-D3H einen TPM-Header. TPM steht für Trusted Platform Module und bietet Schutzfunktionen ähnlich denen einer Smartcard, genauere Informationen findet ihr in der <a href="http://de.wikipedia.org/wiki/Trusted_Platform_Module" target="b">Wikipedia</a>. Die SATA-Anschlüsse sind in einer Vierergruppe abgewinkelt angebracht sowie ein einzelner senkrecht. Der sechste Port ist als eSATA an das Backpanel verlegt.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18620"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18620&w=l" border="1" alt="Gigabyte Layout"></a></center>

Links unten finden wir einen Super-I/O-Chip der Firma ITE (IT8720F). Er stellt unter anderem die Lüftersteuerung bereit.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18624"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18624&w=l" border="1" alt="Gigabyte Layout"></a></center>

Unterhalb des oberen PCIe-Slots finden wir die beiden BIOS-Chips und daneben den ICS-9LRS4850AKL-Taktgenerator.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18621"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18621&w=l" border="1" alt="Gigabyte Layout"></a></center>

Weiter links davon finden wir die beiden Realtek-Chips RTL8111E (oben) für das LAN und den ALC889 (unten) für die Audio-Ausgabe.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18622"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18622&w=l" border="1" alt="Gigabyte Layout"></a></center>

Darüber ist ein Etron EJ168 verlötet, der zwei zusätzliche USB-3.0-Anschlüsse für das Backpanel bereit hält.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18619"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18619&w=l" border="1" alt="Gigabyte Layout"></a></center>

Über dem Sockel finden wir zudem einen Intersil ISL6324A für die Spannungsversorgung,

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18618"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18618&w=l" border="1" alt="Gigabyte Layout"></a></center>

Insgesamt ein recht unspektakuläres Layout mit Ausnahme des TPM-Headers und des blauen PCBs.

[BREAK=BIOS]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">GIGABYTE hat ein DualBIOS verbaut, welches über eine sogenannte Hybrid EFI Technologie verfügt. Hier sollte man mehr BIOS als EFI erwarten. Im Grunde hat der Hersteller dem klassischen BIOS einzig eine Unterstützung für Festplatten mit 3 TB und mehr Kapazität spendiert. Damit vereine man vorgeblich die Vorteile beider Ansätze. Die Einfachheit des BIOS kombiniert mit der Fähigkeit von Partitionen mit mehr als 3 TB zu booten. So präsentiert sich das BIOS uns auch im schlichten Blau-Weiß, das von AWARD bekannt ist.


Gigabytes Hybrid EFI präsentiert sich wie ein altgedientes Award-BIOS. Nicht einmal eine Mauszeigerintegration kann man anbieten.


Bastler, die schon seit langem an Computern schrauben, werden mit diesem System gut klar kommen. Einige Besonderheiten verstecken sich aber zum Beispiel hinter dem Hinweis, dass die Spannung optimiert sei. Das bedeutet, dass das Mainboard in Abhängigkeit des Referenztaktes die Versorgungsspannung anpasst.


In unseren Tests war es nicht möglich, von einem USB-Stick zu booten, weder eine Windows-7-Installation, noch ein Linux wollte das Board starten.

Edit 24.04.2012:
Mit der neueren BIOS-Version F5a ist das Booten von USB-Medien auf dem Mainboard möglich.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18609"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18609&w=l" border="1" alt="Gigabyte BIOS"></a></center>

Etwas verwirrend an diesem Bild: das Mainboard besitzt gar keinen IDE-Anschluss. Die SATA-Laufwerke wurden hier ebenfalls nicht aufgeführt.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18610"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18610&w=l" border="1" alt="Gigabyte BIOS"></a></center>

Die integrierten Controller lassen sich gut ansteuern. Der Onboard-USB-3.0-Controller ist hier der zusätzlich verlötete und der Onchip-USB-3.0-Controller der in dem Chipsatz integrierte.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18611"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18611&w=l" border="1" alt="Gigabyte BIOS"></a></center>

ErP-Support bedeutet, dass die ErP-Richtlinie der EU eingehalten werden kann. Diese besagt, dass ein Computer im ausgeschalteten Zustand (Soft-Off) maximal 1 W verbrauchen darf. Das Gigabyte bietet hingegen die Möglichkeit diese Richtlinie zu umgehen, um stattdessen mittels USB Geräte wie etwa Smartphones aufladen zu können, wenn der Computer ausgeschaltet ist. Der Ladestrom würde schnell die 1-W-Grenze sprengen, somit ist diese Option durchaus sinnvoll. Leider ist sie aber standardmäßig deaktiviert, sodass im ausgeschalteten Zustand der Computer auch andere USB-Geräte wie Maus und Tastatur weiter mit Strom versorgt, ohne dass dies einen effektiven Nutzen darstellt.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18612"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18612&w=l" border="1" alt="Gigabyte BIOS"></a></center>

Gigabyte hat vielseitige Warnfunktionen in das BIOS integriert.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18613"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18613&w=l" border="1" alt="Gigabyte BIOS"></a></center>

Gerade bei dem manuellen Einstellen von Spannungen wünscht man sich schon einmal die Maus herbei.

<center><a href="http://www.planet3dnow.de/photoplog/index.php?n=18614"><img src="http://www.planet3dnow.de/photoplog/file.php?n=18614&w=l" border="1" alt="Gigabyte BIOS"></a></center>

Sehr gefallen hat uns die RAM-Timing-Ansicht. Neben den eingestellten und den SPD-Werten schlägt das BIOS zudem eigene Werte vor. Warum diese so deutlich von den SPD-Werten abweichen, ist eine andere Frage.

[BREAK=Übertakten]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">

Das Übertakten gestaltet sich bei dieser Plattform sehr schwierig, da neben CPU, GPU, Memory-Controller und Arbeitsspeicher auch der Fusion Controller Hub übertaktet wird. Im Falle des MSI war vermutlich der SATA-Controller der limitierende Faktor. Genaueres dazu findet ihr in unserem zweiten <a href="http://www.planet3dnow.de/vbulletin/showthread.php?t=397166&garpg=6#content_start">Llano-Artikel</a>.

Durch die leicht höhere Versorgungsspannung das Mainboards (1,4125 statt 1,4000 V) erreichten wir eine Bestmarke im Übertaktungsversuch ohne Spannungserhöhung von 3625 MHz, was einem Referenztakt von 125 MHz entspricht. Mit erhöhter Spannung (1,462 V) waren noch weitere 119 MHz mehr möglich. Höhere Werte wurden erneut durch unsere für den Fall unzureichende Kühllösung limitiert.


Damit setzt sich das Gigabyte ein kleines Stück von der Konkurenz ab, obwohl es sich hier im Gegensatz etwa zum Sapphire Pure Platinum A75 um ein Einsteigerboard handelt.

Anmerkung: Die eingetragenen Spannungen sind nicht unbedingt die für den Takt benötigten Spannungen. Einzig bei dem MSI A75MA-G55, ECS A75F-A und dem Gigabyte A74-D3H, wurde die für den Takt minimal nötige Spannung ermittelt.
[BREAK=Spannungsabsenkung]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">Das Stromsparen durch Absenken der Spannung ist vor allem bei Non-High-End-Systemen im Trend und so ist es unsere Pflicht, darüber zu berichten. Auch bei diesem Board verwenden wir das Tool <a href="http://www.planet3dnow.de/cgi-bin/newspub/viewnews.cgi?category=1&id=1316339979">FusionTweaker</a>.

Das Gigabyte A75-D3H erreichte eine stabile untere Spannung von 1,125 V.


Schon bei der ersten Verbrauchsmessung zeigt sich, wie eklatant die leicht höhere Versorgungsspannung beim Gigabyte ins Gewicht fällt. Das sehr gute Ergebnis mit abgesenkter Spannung zeigt, dass das Board durchaus sehr effizient arbeiten kann. Somit ist fraglich, warum Gigabyte die Spannung höher als nötig ansetzt.


Bei FurMark ist die Energieersparnis nicht so groß und das A75-D3H muss sich den anderen getesteten Probanden geschlagen geben. Denkbar wäre es, dass auch hier Gigabyte eine etwas höhere Spannung für die Grafikeinheit gewählt hat. Diese wurde in unseren Tests nicht abgesenkt.


Diese Schwäche schlägt glücklicherweise nicht auf den Verbrauch unter Vollauslastung aller Einheiten mittels der Kombination von FurMark und Prime durch und das A75-D3H kann sich im undervolteten Zustand verbrauchsmäßig wieder an die Spitze des Testfeldes setzen.


Bei BOINC macht das Mainboard noch eine ordentliche Figur, muss sich aber dem noch effizienteren MSI A75MA-G55 geschlagen geben.

[BREAK=OpenCL]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">

Die Open Computing Language ist ursprünglich von Apple entwickelt worden. Mit der Zeit beteiligten sich weitere Firmen an dem Ansatz, wie etwa IBM, Intel, NVIDIA und AMD. Mittlerweile wird OpenCL von dem Industriekonsortium Khronos Group verwaltet. Die dazugehörige Programmiersprache OpenCL C erlaubt es, Software zu entwickeln, die von der CPU und der GPU profitieren kann. Leider gibt es bis heute sehr wenige Programme, die auf diese Schnittstelle setzen. Wir konnten darunter wiederum nur zwei Anwendungen finden, die es ermöglichen, die Leistungsfähigkeit der APU zu bestimmen. Hierbei handelt es sich um zwei Benchmarks. Zum einen handelt es sich dabei um das kleine Programm DirectCompute Benchmark, welches neben OpenCL auch die proprietäre Schnittstelle Direct Compute von Microsoft nutzt, und zum anderen um LuxMark 1.0. Letzteres Tool kann OpenCL-Code selektiv auf CPU-Teil, GPU-Teil oder auf beidem gemeinsam ausführen.


Bei LuxMark muss sich das Gigabyte A75-D3H in der Gesamtwertung hinten anstellen.


Anders sieht das bei der reinen CPU-Leistung aus. Hier kann das Mainboard einen neuen Bestwert für sich verzeichnen. Seltsam ist an dieser Stelle, warum die native CPU-Leistung so deutlich niedriger ist.



Im DirectCompute Benchmark liegt der erreichte Wert des Mainboards weit abgeschlagen hinter den Konkurrenten. Hier sei anzumerken, dass dieser Benchmark in dieser Disziplin relativ schlecht reproduzierbare Ergebnisse erzeugt, weshalb dieser nicht zu sehr gewertet werden sollte.


Der weitaus präzisere CPU-Test des Benchmarks zeigt, dass die CPU-Leistung kaum von den anderen getesteten Mainboards abweicht.


Gleiches gilt auch für den OpenCL-Test.

[BREAK=netio]
<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">


Mit netio lässt sich die Bandbreite auf Basis des TCP/IP-Protokolls überprüfen. Das Ergebnis wird dabei in MByte/s sowohl für das Senden als auch das Empfangen ausgegeben und lässt somit eine detailliertere Auswertung zu. Tx ist dabei die Sende- und Rx die Empfangsrichtung.


<center><img src="http://www.planet3dnow.de/photoplog/file.php?n=15821&w=o" alt="netio"></center>


Ein Gigabit-LAN-Anschluss kann per Definition maximal 119,2 MByte/s senden bzw. empfangen.





Weder die Sende- noch die Empfangsleistung lassen Wünsche offen. Die Abweichungen liegen alle im Rahmen der Messgenauigkeit.

[BREAK=Onboard Soundsignal]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">

Zu einem ausführlichen Mainboard-Review gehört selbstverständlich auch die Überprüfung der Signalqualität des Onboard-Sounds.



Gerade die vom Mainboardhersteller verwendeten Bauteile sind nicht selten für eine gute oder auch schlechte Signalqualität verantwortlich. Des Öfteren kommen billigere Digital-Analog-Wandler zum Einsatz und auch der verwendete Treiber spielt eine nicht unerhebliche Rolle.



<center><img src="http://www.planet3dnow.de/photoplog/file.php?n=15824&w=o"></center>



Wir überprüfen unsere Testsamples mit Hilfe des RightMark Audio Analyzer. Die Ergebnisse lassen allerdings nur ein Fazit in Bezug auf die Signalqualitäten der Onboard Sounds zu - weitere Features wie Mehrkanalton, EAX etc. sind nicht Gegenstand dieser Prüfung.

<table align="center" width="600" cellspacing="0" cellpadding="3" border="1"> <tr align="center" bgcolor=#C0C0C0> <td><strong>Test</strong></strong></td><td><strong>Gigabyte GA-A75-D3H</strong></td><td><strong>MSI - A75MA[MME] Lautsprecher (2- High Definition)</td></tr> <tr align="center"> <td bgcolor=#C0C0C0 align="left"><strong>Frequency response (from 40 Hz to 15 kHz), dB:</strong></td> <td>+0.03, -0.08</td><td>+0.02, -0.14</td></tr> <tr align="center"> <td bgcolor=#C0C0C0 align="left"><strong>Noise level, dB (A):</strong></td> <td>-86.1</td><td>-80.9</td></tr> <tr align="center"> <td bgcolor=#C0C0C0 align="left"><strong>Dynamic range, dB (A):</strong></td> <td>86.1</td><td>80.9</td></tr> <tr align="center"> <td bgcolor=#C0C0C0 align="left"><strong>THD, %:</strong></td> <td>0.0048</td><td>0.0067</td></tr> <tr align="center"> <td bgcolor=#C0C0C0 align="left"><strong>IMD + Noise, %:</strong></td> <td>0.014</td><td>0.029</td></tr> <tr align="center"> <td bgcolor=#C0C0C0 align="left"><strong>Stereo crosstalk, dB:</strong></td> <td>-85.8</td><td>-80.4</td></tr> </table>

<center><b>Frequency response</b></center>

<center><img src="http://www.planet3dnow.de/photoplog/images/50626/5_fr.png"></center>

<center><b>Noise level</b></center>

<center><img src="http://www.planet3dnow.de/photoplog/images/50626/4_ns.png"></center>

<center><b>Dynamic range</b></center>

<center><img src="http://www.planet3dnow.de/photoplog/images/50626/4_dr.png"></center>

<center><b>THD + Noise (at -3 dB FS)</b></center>

<center><img src="http://www.planet3dnow.de/photoplog/images/50626/5_thd.png"></center>

<center><b>Intermodulation distortion</b></center>

<center><img src="http://www.planet3dnow.de/photoplog/images/50626/5_imd.png"></center>

<center><b>Stereo crosstalk</b></center>

<center><img src="http://www.planet3dnow.de/photoplog/images/50626/4_ct.png"></center>

Die Gesamtbewertung sieht wie folgt aus:

<table width="600" align="center" border="0" cellspacing="0" cellpadding="3"> <tr bgcolor=#EAEAEA> <td>Frequency response (from 40 Hz to 15 kHz), dB</td> <td><div align="center">+0.03, -0.08</div></td> <td><div align="center">Excellent</div></td> </tr> <tr bgcolor=#F0F0F0> <td>Noise level, dB (A)</td> <td><div align="center">-86.1</div></td> <td><div align="center">Good</div></td> </tr> <tr bgcolor=#EAEAEA> <td>Dynamic range, dB (A)</td> <td><div align="center">86.1</div></td> <td><div align="center">Good</div></td> </tr> <tr bgcolor=#F0F0F0> <td>THD, %</td> <td><div align="center">0.0048</div></td> <td><div align="center">Very good</div></td> </tr> <tr bgcolor=#EAEAEA> <td>THD + Noise, dB (A)</td> <td><div align="center">-78.5</div></td> <td><div align="center">Average</div></td> </tr> <tr bgcolor=#F0F0F0> <td>IMD + Noise, %</td> <td><div align="center">0.014</div></td> <td><div align="center">Very good</div></td> </tr> <tr bgcolor=#EAEAEA> <td>Stereo crosstalk, dB</td> <td><div align="center">-85.8</div></td> <td><div align="center">Excellent</div></td> </tr> <tr bgcolor=#F0F0F0> <td>IMD at 10 kHz, %</td> <td><div align="center">0.015</div></td> <td><div align="center">Very good</div></td> </tr> <tr bgcolor=#EAEAEA> <td><strong>General performance</strong></td> <td><div align="center">&nbsp;</div></td> <td><div align="center"><strong>Very good</strong></div></td> </tr> </table>

Der verbaute Realtek ALC889 und die hohe Verarbeitungsqualität verhelfen dem Mainboard zu dem besten Soundsignal unter den bisher von uns getesteten FM1-Boards.

Eine ausführliche Erklärung der in der Messung verwendeten Begriffe findet der Interessierte bei unserer Partner-Site <a href="http://ht4u.net/old/2003/nforce2_roundup/index61.php" target="b">Hard Tecs 4U</a>.





[BREAK=3DMark11 & PCMark7]I<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">n unserem Benchmark-Parcours dürfen die Produkte aus dem Hause Futuremark nicht fehlen. Obwohl die Benchmarks aus dieser Schmiede nicht ganz unumstritten sind (<a href="http://www.planet3dnow.de/vbulletin/showthread.php?t=344923">wir berichteten</a>), gehören sie noch immer zu den beliebtesten Vergleichsmöglichkeiten.

Futuremark bietet mit 3DMark 11 bzw. PCMark 7 zwei Programme an, die ausschließlich unter Windows 7 laufen. PCMark liegt zudem in einer 64-Bit-Version vor, welche wir nutzen. 3DMark 11 lassen wir im vorgefertigten Performance-Preset laufen (High- bzw. Extreme-Preset sind aufgrund der GPU-Limitierung nicht sinnvoll).

<center><img src="http://www.planet3dnow.de/photoplog/file.php?n=15814&w=l" alt="3DMark 11 Performance"></center>


Beim 3DMark 11 zeigt das Gigabyte eine gute Leistung und muss sich nur dem ASUS F1A75-M Pro geschlagen geben.


Beim PCMark 7 sind ebenfalls keine markanten Abweichungen festzustellen.


[BREAK=Cinebench]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">Beliebt zu Vergleichszwecken ist auch die Serie Cinebench von Maxon. Wir haben die Versionen 10 und 11.5 für diesen Artikel herangezogen. Neben der OpenGL-Funktion wird auch die Leistungsfähigkeit der CPU beurteilt.



<center><img src="http://www.planet3dnow.de/photoplog/file.php?n=15818&w=l" alt="Cinebench"></center>




Bei Cinebench R11.5 sind keine Überraschungen zu finden. Bei beiden Tests liegt das A75-D3H im Mittelfeld.




Das gleiche Bild zeigt auch die Version R10.

[BREAK=Avidemux]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">Wenn es um Video-Encoding bzw. -Decoding geht, so gibt es unzählige Variationen und Ausgestaltungen von Software. Viele Programme und noch mehr Codecs lassen dem Enduser die Qual der Wahl. Dabei ist die Nutzung der Ressourcen genauso vielfältig wie die Software selbst: Einige Programme bzw. Codecs können maximal einen Prozessorkern ansprechen, andere wiederum nehmen alles, was sie an Leistung bekommen können - schwer, dabei einen Querschnitt abzubilden.



Wir haben uns entschieden, Avidemux in Verbindung mit dem H.264-Codec zu verwenden, da dieser alle Kerne auslasten kann. Im aktuellen Trend der Parallelisierung (Multi-Threading) werden wir in Zukunft vermehrt solche Anwendungen finden. Wir hätten gerne noch ein Tool genommen, dass die GPU mitnutzt, hier fanden wir aber keine freie Software. OpenCL ist hier noch gar nicht vertreten, auch wenn dieses Anwendungsgebiet prädestiniert für den Einsatz von Shadern ist.



Als Video haben wir uns für Big Buck Bunny entschieden, da dieser <a href="http://www.bigbuckbunny.org/" target="b">hier</a> für jeden frei zum Download steht.



<center><img src="http://www.planet3dnow.de/photoplog/file.php?n=15816&w=o"></center>



Mit 679 Sekunden platziert sich das Gigabyte A75-D3H in der Mitte des Testfeldes,...


...verbraucht dabei aber mit 118,5 Watt deutlich mehr, als die anderen Testkandidaten.


Insgesamt liegt der Verbrauch dann am Ende der Skala auf gleicher Höhe wie der des MSI A75MA-G55.


[BREAK=AIDA & 7-Zip]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">AIDA64 ist der Nachfolger des Tools "Everest", welches viele kennen werden. Auch wir haben für unsere Artikel auf die Benchmark-Suite zurückgegriffen, weshalb wir keine Sekunde gezögert haben, mit dem Thronfolger AIDA64 weiter zu arbeiten. Für unsere Mainboard-Tests nutzen wir den integrierten Memory-Benchmark, um den Speicherdurchsatz beim Lesen, Schreiben und Kopieren sowie die Speicherlatenz zu messen. Dabei kommt die Programmversion 1.85 zum Einsatz.



An dieser Stelle möchten wir uns noch beim Programmierer von AIDA64 bedanken. Für die verschiedenen Testsysteme in der Redaktion, die für allerlei Hardware-Artikel herhalten müssen, hat man uns eine umfangreiche Extreme-Engineer-Lizenz zur Verfügung gestellt, mit der wir vollumfänglichen Zugriff auf die integrierten Benchmark-Suiten und Diagnose-Funktionen haben. So geht keine Information verloren.



<center><img src="http://www.planet3dnow.de/photoplog/file.php?n=15815&w=l" alt="AIDA64"></center>

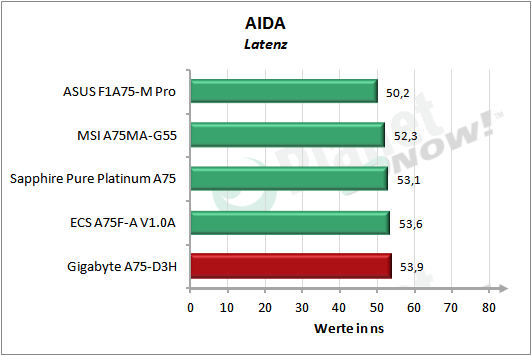

Bei AIDA kann das Gigabyte nicht sonderlich überzeugen. Die Speicherbandbreite und Latenz attestieren dem Mainboard eher schlechte denn gute Leistungen.


Ähnlich wie WinRAR bietet das freie <b>7-Zip</b> einen integrierten Benchmark. Nach zehn Durchläufen entsteht folgendes Bild.




Um so überraschender fallen die deutlich höheren Ergebnisse im 7zip-Benchmark auf. Wir können uns nicht erklären, warum dieser Test, der maßgeblich von der Speicherbandbreite abhängt, dem Gigabyte A75-D3H deutlich bessere Werte als der Konkurrenz attestiert.



[BREAK=HDTune: SATA und USB 3.0]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">Für die Messung der Schnittstellenperformance nutzen wir das kostenlose Tool HDTune in der Version 2.55. HDTune lässt eine sehr detaillierte Sicht der Dinge zu, wobei wir uns auf die Kernaspekte der Burst-Rate sowie der linearen Transferrate konzentrieren. Leider präsentiert uns HDTune seit dem Wechsel auf Windows 7 generell eine Prozessorlast von -1,0 Prozent, sodass wir auf diesen Aspekt verzichten müssen.



<center><img src="http://www.planet3dnow.de/photoplog/file.php?n=16075&w=o"></center>




Bei der SATA-Leistung können wir keine erheblichen Abweichungen feststellen.

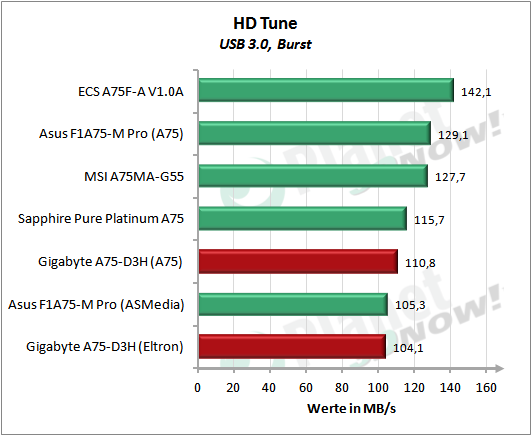

Die lineare Datenrate im Mittel zeigt, dass der zusätzliche Eltron-Chip auf dem Gigabyte nicht wie der in dem FCH integrierte USB-3.0-Controller performt. Nach Möglichkeit sollte der Nutzer deswegen die nativen USB-Ports benutzen.


[BREAK=Spiele]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">

Wir haben uns dazu entschlossen, uns nur auf zwei Spiele zu konzentrieren. Dabei fiel die Wahl auf Crysis und Resident Evil 5, da diese die am besten reproduzierbaren Ergebnisse liefern.


Bei Crysis erreicht das Mainboard 35,4 FPS und liegt damit eher am unteren Ende der Skala.


Bäume reißt es nicht aus, aber fällt auch nicht stark zurück. Wieder erreicht das Board in diesem Test eine Platzierung im Mittelfeld.


[BREAK=Leistungsaufnahme]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">


Im Soft-Off hebt sich das Gigabyte A75-D3H durch einen vergleichsweise schlechten Wert ab. Mit 1,1 W gibt das Messgerät den höchsten gemessenen Wert für ein FM1-Board in unserem Test ab. Dies kann sich ändern, wenn man im BIOS den ErP-Support aktiviert, wir haben dies nicht getan, da viele mit den vorgegebenen Einstellungen im BIOS arbeiten und wie immer nur die Leistungsspezifischen Werte im Setup angepasst.


Im Standby kann sich das Board immerhin vor das Sapphire setzen.


Im Idle liegt das Gigabyte am Ende des Feldes, aber noch gleichauf mit dem ASUS F1A75-M Pro und dem Sapphire Pure Platinum A75. Im Vergleich zum MSI A75MA-G55 verbraucht es aber ganze 25% mehr.


Bei FurMark liegt man einen Tick über dem Testfeld.


Bei Prime verbraucht das A75-D3H über 10 W mehr als die von uns getestete Konkurenz.


Auch bei Vollauslastung setzt Gigabyte mit rund 170 W einen neuen Negativrekord.


BOINC macht hier leider keine Ausnahme.

Insgesamt macht das Gigabyte bei der Verbrauchsmessung eine schlechte Figur. Dies ist mit aller Wahrscheinlichkeit der etwas höheren Versorgungsspannung der APU geschuldet. Vergleicht man die Werte mit denen mit Spannungsabsenkung, kann man eine schlechtere Bauteilgüte ausschließen.

[BREAK=Zeitmessungen]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">Wie lange ein PC zum Starten oder Beenden benötigt, dürfte für jeden von Interesse sein. Wir haben das LAN-Option-ROM in diesem Test deaktiviert, während alle Controller, über die das Board verfügt, aktiv waren. So können deutliche Zeitunterschiede entstehen, da alle zusätzlichen Komponenten initiiert werden müssen.


Die erreichten 9 Sekunden sind vollkommen in Ordnung.


Mit 39 Sekunden auch hier keine Überraschung.


[BREAK=Erfahrungen mit dem Gigabyte A75-D3H]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt="">
Als erstes hatten wir einige Probleme, das Testsystem aufzusetzen. Dies machen wir in der Regel mittels eines USB-Sticks, auf dem das Installationsmedium hinterlegt ist. Daraus wurde aber nichts, da das BIOS diesen Datenträger nicht fand. Wir probierten mehrere USB-Ports, verschiedene Datenträger und Bootmedien aus, ohne Erfolg. Am Ende blieb uns nichts anderes übrig, als ein SATA-Laufwerk aus einem anderen Computer auszubauen und von dort zu installieren. Eine Suche im Internet zeigte uns, dass wir nicht die einzigen waren, die mit Gigabyte-Boards in dieser Hinsicht Probleme haben. Das Problem hangelt sich durch verschiedene Chipsätze und Sockel, die verschiedenen Lösungsansätze funktionierten bei uns aber alle nicht.

Immerhin verrichtete das Mainboard seine Arbeit zuverlässig und ohne Störgeräusche. Ein fader Beigeschmack entstand durch den gelegentlichen Blick auf die Verbrauchsanzeige des Messgerätes. Die leicht höhere Betriebsspannung, die das A75-D3H an die APU legt, schlägt sich erheblich auf den Verbrauch nieder. Erst gingen wir noch davon aus, dass die verwendeten Bauteile vielleicht nicht so hochwertig sind, dies widerlegte aber der Test mit abgesenkter Spannung. Hier zeigte das Board mitunter hervorragende Werte.

Der einzig positive Effekt der höheren Spannung lässt sich dann beim Thema Übertakten feststellen. Noch nie erreichten wir so hohe Takte mit der A8-3850-APU. Hier fiel uns schnell auf, dass die Spannungswandler anders als üblich nicht durch einen Kühlkörper bedeckt sind und so verwundert es wenig, dass diese beim Stabilitätstest schnell den Messbereich (0 - 100° C) unseres Infrarotthermometers nach oben verlassen hatten, dabei sind entsprechende Bohrungen auf dem PCB bereits vorhanden. Einen bleibenden Schaden trotz Vollast unter OC-Bedingungen konnten wir nicht feststellen.

Eine weitere interessante Feststellung konnten wir im Bezug auf den im AMD-Chipsatz integrierten USB-3.0-Controller gewinnen. Erneut konnte er eine mittels Zusatzchip realisierte Lösung, diesmal den EJ168 aus dem Hause Eltron, in die Schranken weisen. Mit unseren Messmethoden konnten wir einen gewissen Vorsprung für die AMD-Lösung feststellen, obwohl die endgültige Leistung noch durch unser externes Gehäuse gebremst wird.
[BREAK=Fazit]<img src="http://vg01.met.vgwort.de/na/06cb682c3de048ffb8be77b9e6db647d" width="1" height="1" alt=""><center><img src="http://www.planet3dnow.de/photoplog/images/50626/1_top2.1.png" alt="Titelbild Gigabyte A75-D3H" border=1></center>

Alles in allem ist das Gigabyte A75-D3H ein solides Board. Wir hätten uns gewünscht, dass Gigabyte die Versorgungsspannung der APU genauer einstellt, der Vorteil beim Übertakten wiegt den Nachteil im Verbrauch bei weitem nicht auf. Außerdem würden wir uns in Zukunft einen kleinen Kühler über den Spannungswandlern wünschen. Diese werden mit über 100° C sehr warm, was nicht unbedingt zuträglich für die Lebensdauer der Bauteile ist.

Zur Umsetzung des USB-Anschlüsse lässt sich sagen, dass wir es lieber gesehen hätten, wenn mehr USB-2.0-Anschlüsse am Backpanel zu finden gewesen wären. Die fehlende Möglichkeit, mittels USB-Medium zu booten, möchten wir hier ebenfalls noch ein mal erwähnen. Wer sich mit Computern auskennt und gerne auch mal die Spannung absenkt oder den Takt erhöht, kann hier getrost zugreifen. Das A75-D3H bietet in beide Richtungen viel Spielraum. Beim Übertakten wäre es allerdings ratsam, einen Luftstrom über die teilweise recht heißen Spannungswandler zu schicken (hier kommt es vor allem auf das verwendete Gehäuse an). Dauerschäden sind hier durch den fehlenden Kühlkörper nicht auszuschließen, vor allem, wenn man sich oberhalb der Vorgaben bewegt.

<b>Das fanden wir gut:</b><ul><li>6 USB-3.0-Anschlüsse</li><li>Hervorragende Audio-Qualität</li><li>Gute OC-Werte</li><li>Bei abgesenkter Spannung gute Effizienz</li></ul>
<b>Das fanden wir nicht so gut:</b><ul><li>Hoher Verbrauch</li><li>Kein Boot von USB möglich</li><li>Kein Kühlkörper auf den Spannungswandlern</li></ul>

Edit 24.04.2012:
Mit der neueren BIOS-Version F5a ist das Booten von USB-Medien auf dem Mainboard möglich.
